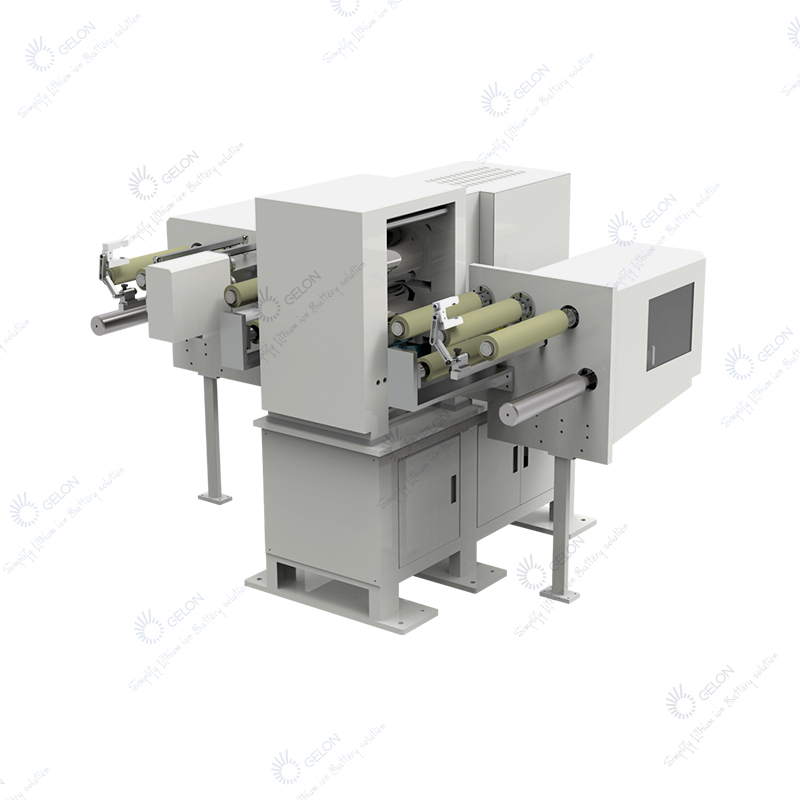

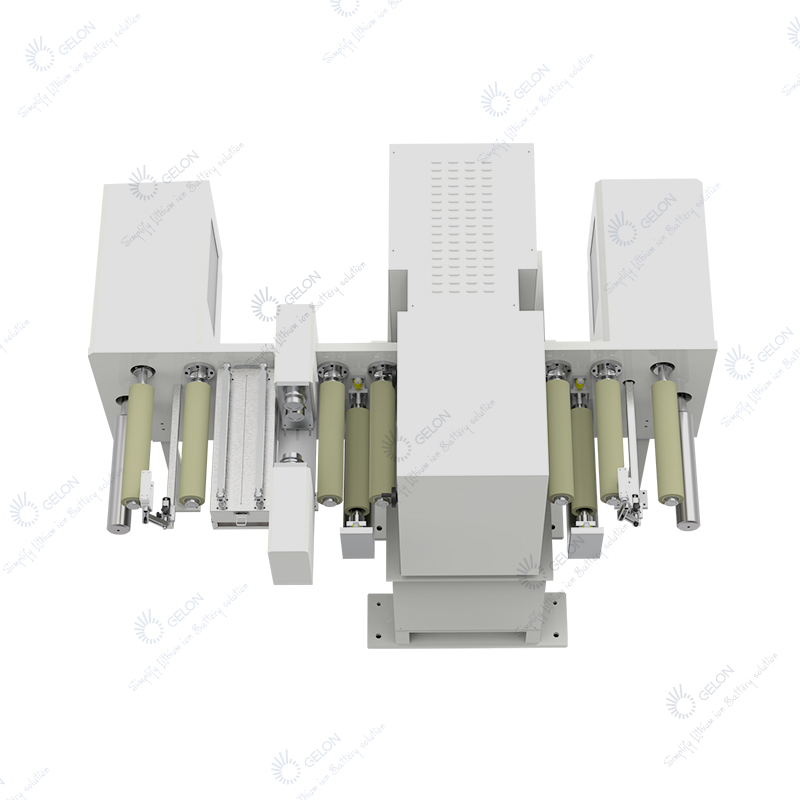

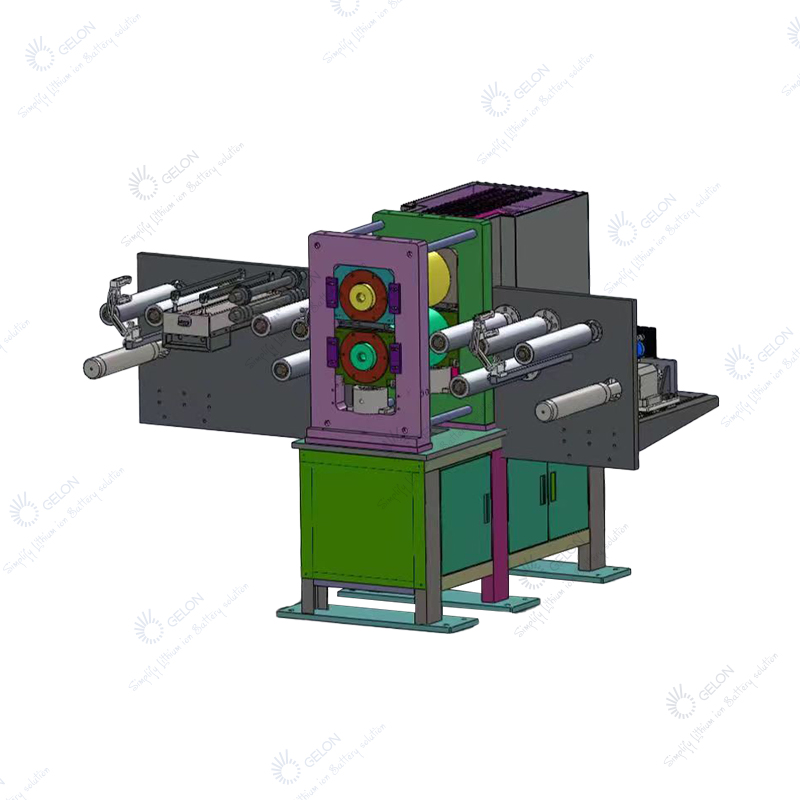

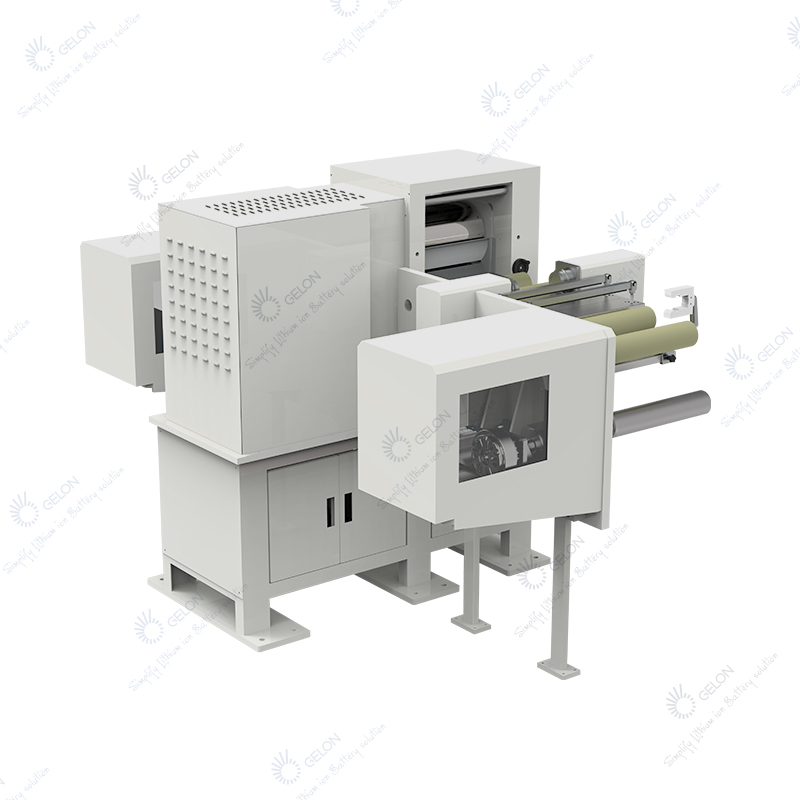

Roller machine Φ210×330mm/80T 滾筒機
簡介：軋鋼機是連續軋製生產線中的主要設備。它由鑄鋼龍門架、軋輥、變頻馬達減速機、間隙調節系統、電氣控制系統、送料護板和軋輥表面清理機構組成。
規格
設備配置及參數：
| 捲筒規格： | ∮210X330mm（輥面直徑×輥面寬度） |
| 操作模式： | 連續運行 |
| 機器速度： | 5m/分鐘 |
| 極片或箔片的種類： | 電瓶極片 |
| 機器外觀： | 電腦灰 |
主辦單位：
| 主功能： | 極片在滾輪的滾動下達到一定的厚度 |
| 捲筒規格： | ∮210X330mm（輥面直徑*輥面寬度） |
| 材料： | 9Cr3Mo系列高合金冷軋鋼 |
| 表面硬度： | HRC66以上 |
| 淬火層深度： | ≥8毫米 |
| 滾鍍鉻： | 0.08-0.12毫米 |
| 輥面粗糙度： | Ra≤0.4 |
| 輥縫調整： | 手動調節 |
| 輥縫調整範圍： | 0～2.0mm |
| 最大工作壓力： | 80噸 |
| 裝備顏色： | 電腦灰 |
| 滾筒加熱方式： | 閉環控制加熱系統由溫度控制器、固態繼電器和K型熱電偶組成。 |
| 加熱功率： | 1.6KW*2（一上一下輥） |
| 2. 放鬆 | |
| 放捲軸： | 帶控制閥的氣軸，配備氣槍 |
| 規格： | 3吋*350mm |
| 極片張力控制： | 磁粉紅煞車 |
| 導引控制： | 直線軸承導軌 |
放鬆
| 放捲軸： | 帶控制閥的氣軸，配備氣槍 |
| 規格： | 3吋*350mm |
| 極片張力控制： | 磁粉紅煞車 |
| 導引控制： | 直線軸承導軌 |
修剪
| 功能： | 用於對極片兩側未鍍膜的箔片進行切斷，以減少捲製時因伸長率不一致而產生的極片起皺，降低極片條帶造成的廢品率。 |
| 原則： | 上切刀手動進給，靠刀，左右切刀單獨控制。 |
| 駕駛： | 變頻馬達驅動下刀軸與軋製速度一致。 |
倒帶
| 功能： | 將捲繞好的極片材料纏繞在心軸上 |
| 收捲軸： | 附控制閥的氣軸配有氣槍 |
| 規格： | 3吋*350mm |
| 極片張力控制： | 磁粉紅煞車 |
| 導引控制： | 直線軸承導軌 |
| 駕駛： | 透過馬達減速機和磁粉離合器驅動捲筒 |
